高精度回轉驅動在醫療器械中的創新設計與應用

一、設計背景與客戶需求

客戶醫療器械設備對回轉驅動系統提出三大核心要求：

轉動平穩性：需保證精密操作時的運動精度；

低噪音：適用于醫療環境的安靜需求；

安裝空間受限：要求驅動系統高度集成化，簡化安裝流程。

二、核心設計亮點與技術優勢

1. 空間集成與結構優化

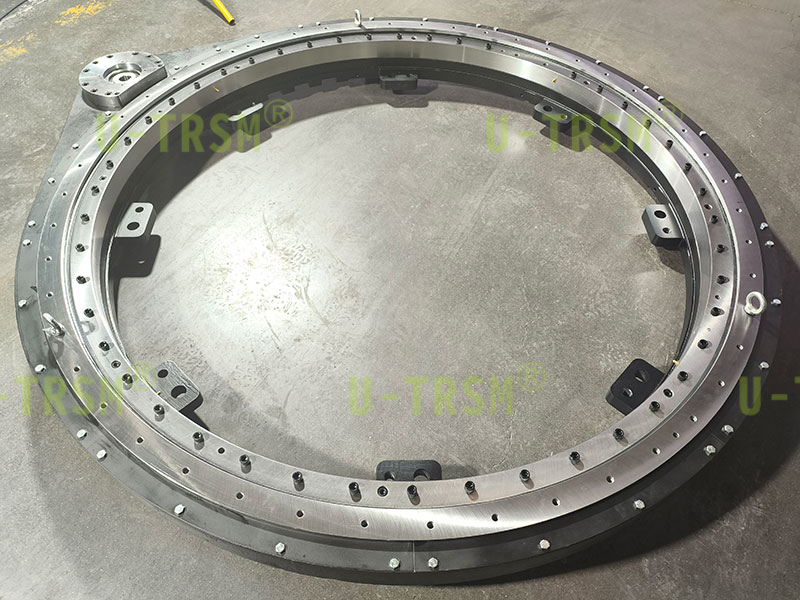

交叉滾柱設計：在有限空間內顯著提升回轉驅動的徑向、軸向載荷能力，滿足醫療器械高負載需求。

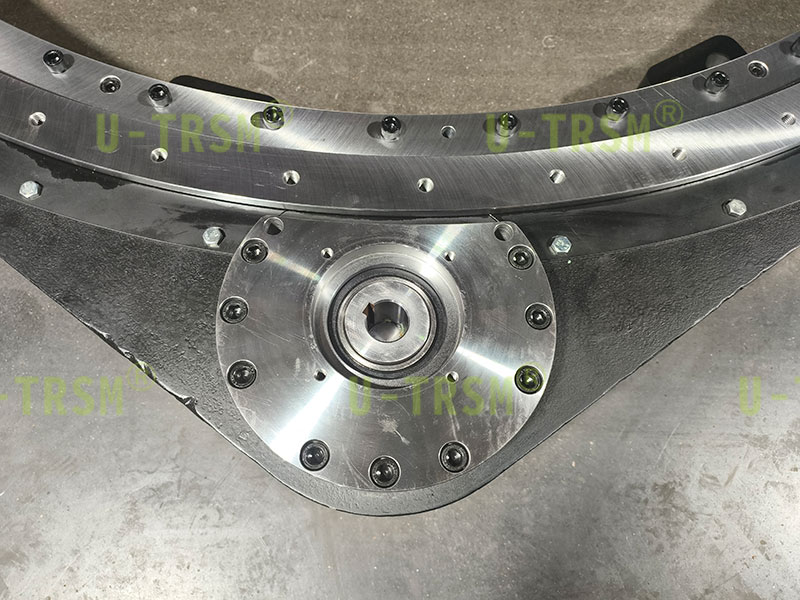

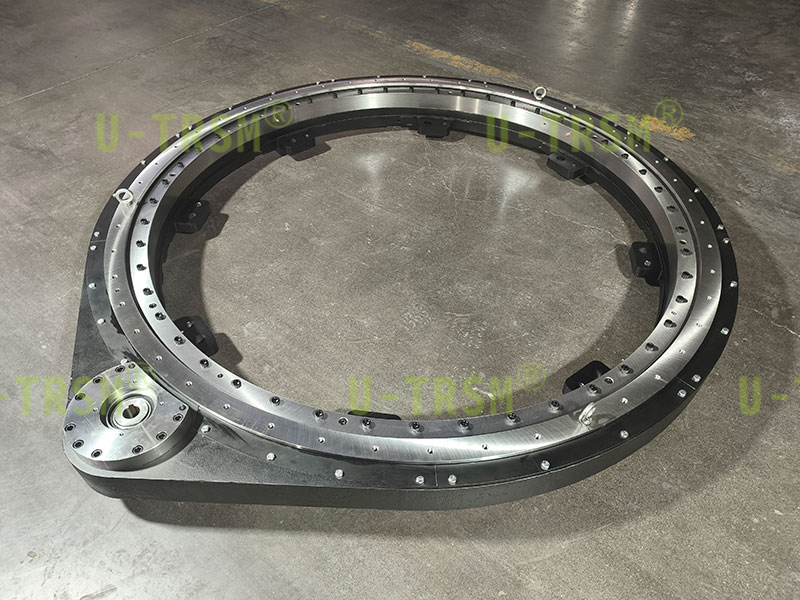

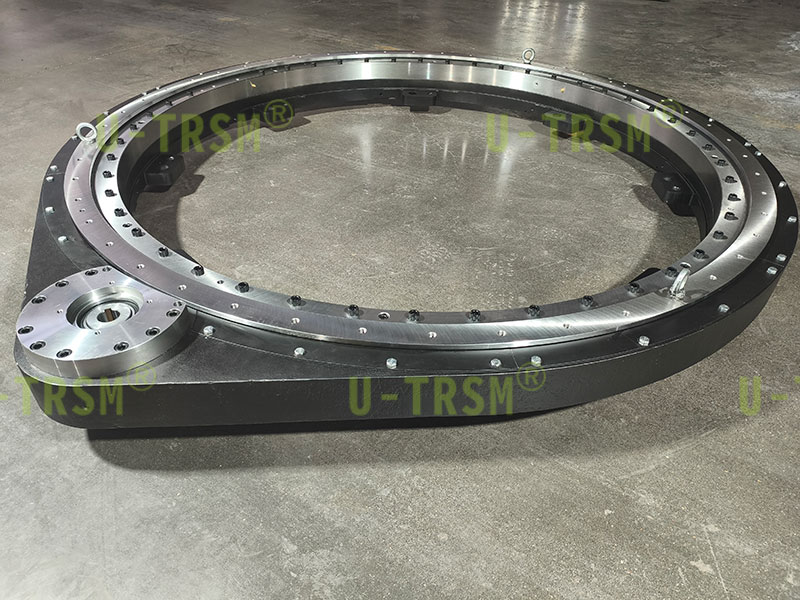

機架底座集成殼體：通過與客戶協同設計，將機架底座與驅動殼體一體化，減少外部連接件，降低安裝復雜度。

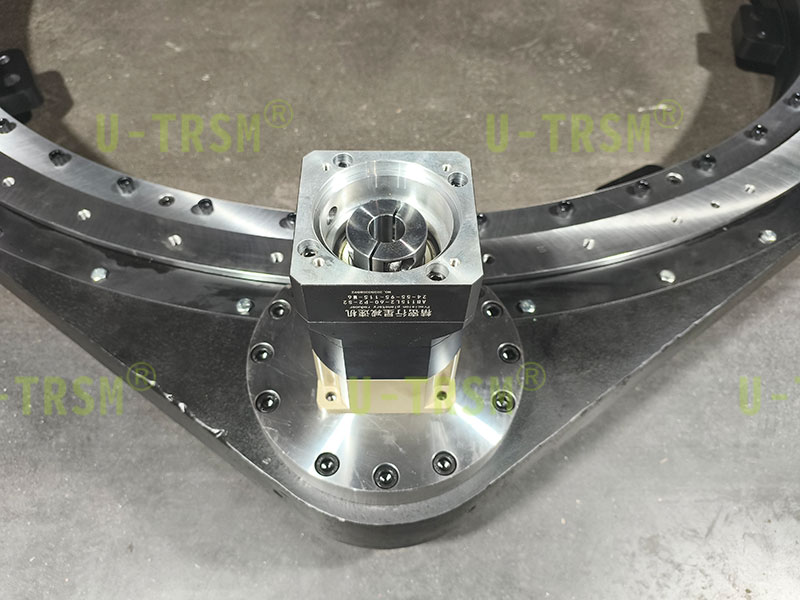

電機同向安裝設計：電機安裝面與被旋轉工件位于同一側，縮短傳動鏈長度，提高空間利用率，避免拆裝干涉。

2. 傳動精度與平穩性保障

六級精度齒輪：采用高精度加工工藝，齒面粗糙度低，扭矩傳遞平滑。

小游隙與齒隙控制：游隙 0-0.03mm、齒嚙合間隙≤0.10mm，配合預緊設計，消除空回誤差，保證旋轉定位精度。

端面跳動控制：端面跳動≤0.02mm，確保高速旋轉時的軸向穩定性，適用于精密醫療設備的動態操作。

3. 載荷能力與可靠性

該款回轉驅動通過交叉滾柱結構、集成化設計及高精度齒輪傳動，在空間受限場景下實現了載荷、精度與噪音的多維度優化，不僅滿足醫療器械的嚴苛要求，更體現了高端驅動部件在精密制造領域的技術突破。隨著醫療自動化與智能化發展，此類高精度驅動系統將在更多創新設備中發揮核心作用。
